智能控制器

一、概述

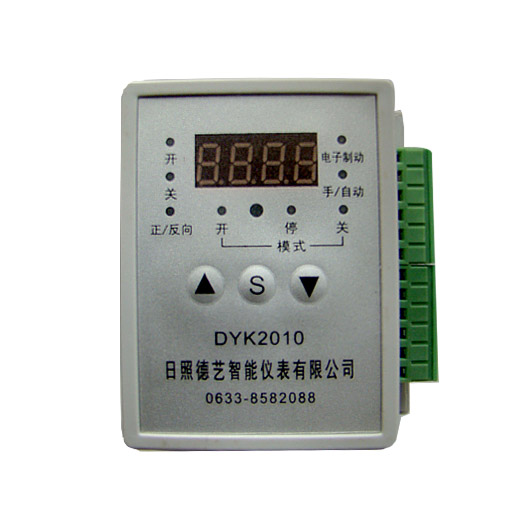

DYK2010智能定位器是以工业单片机为核心的智能信号采集控制系统,体积小巧,可选择安装在电动执行器的接线盒内或以DIN导轨方式固定在外。具有位置反馈、伺服放大、手动操作、数字显示等功能。能直接接收工业仪表与计算机等输出的4~20mADC信号(其它输入信号类型可在出厂前定制),与电位器反馈的电动执行器配套对各种阀门、风门、挡板等装置进行精确定位操作,能对电动执行器的转角(或位移)进行自由标定,同时输出4~20mADC的执行器转角位置(或位移)反馈转换信号。可按键精确设定执行器转角位置的下限限位置和上限限位置,定位器采用3个按键操作,9个LED灯可直接显示定位器模态,4位数码LED通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度,操作方便。


二、主要技术指标

1.控制精度:0.3%~3.0%
2.可接电动执行器反馈信号:电位器500Ω~10KΩ
3.可接收外部控制信号(DC):4~20mA 1~5V
4.输入阻抗:250Ω;
5.通过菜单可设定:①DRTA/正动作,RVSA/逆动作模态 ②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭)
6.输出执行器位置信号:低漂移输出4~20mADC对应执行器全闭至全开,信号完全与输入隔离6.(光电隔离),输出负载≤500Ω
7.环境温度:0~70℃,湿度:38~85%
8.有超温保护功能:定位器壳内温度≥70℃时,定位器停止对执行器的开闭控制
9.可通过按键自由标定输入信号所对应执行器的动作区间(一般标定为电动执行器全闭、全开位置)
10、可设定上下限位点
11、执行器堵转检测控制功能:如控制执行器发生堵转持续3~4S,定位器则断开控制输出1min;反复检测控制,至堵转排除。
12、可设定自调精度:执行器在工作过程中,无法定位,出现来回振动3次,定位器自动把定位精度降低1/1000(即:原精度+1/1000),反复调节至适合的控制精度。
13、密码锁,防止误操作
14、防执行器频繁启动功能
15、具有自检功能,可显示错误代码,指出故障原因(E--0X)
16、按输入信号执行器转角位置进行智能步距调精确定位
